日本圖技GRAPHTEC midi LOGGER GL840-WV C存儲記錄錄儀
日期：2024-08-16 人氣：2072 收藏
日本圖技GRAPHTE 840-WV 存儲記錄錄儀介紹：
midi LOGGER GL84-0WV C存儲記錄錄儀是一款耐高電壓型記錄儀適用于積層電池包的電壓測定和高精度的溫度測定。標配20個通道，最大可以展到200道，可以同時采樣電流，溫度，濕度，脈沖，邏輯，壓力等物理信號。標配8G的內置,8的內置Flash閃存。機器外接SD卡最大還可以32G存儲空間。采用7寸液晶大屏幕顯示、可以直接在屏幕上顯示實時數據變化曲線和數據列表。記錄數據可保存為GBD（graphtec binary data）格式、CSV格式。GBD格式需要用儀器專用軟件進行查看，CSV格式可以直接用EXCEL打開。

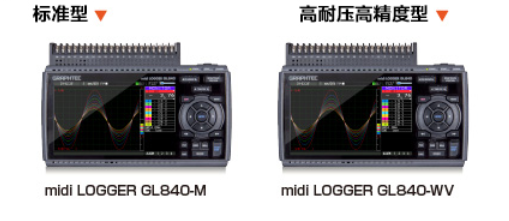

| [高耐壓·高精度]和[標準]的2個產品型號
最適合多通道溫度測量的[標準型 GL840-M]外、增加了適合充電電池的電壓測量和高精度溫度測量的[高耐壓·高精度型 GL840-WV]。

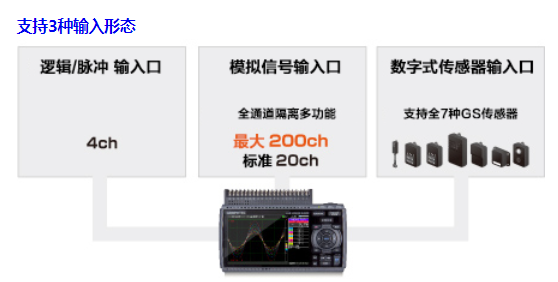

| 支持3種輸入形態
配備了[模擬信號輸入(全通道隔離多功能)][邏輯/脈沖輸入][數字式傳感器輸入口]的3種輸入口、可測量各種各樣的現象。
|
|
|
無線LAN模塊實現無線測量
|
| GL100活用作子機
|
|
| 連接上路由器后、本地、互聯網都可以簡單實現無線測量。也可進行遠程監控
|
| 使用無線LAN模塊、最多5臺PetitLOGGER GL100、可以作為子機連接。
| 最高支持10ms間隔采樣
|
| 4GB存儲器可安心進行長時間的測量
|
|
| 減少使用通道數、可以提高采樣速度至10ms。
|
| 標配4GB的閃存。數據以GBD 格式或、CSV格式保存。
|
便利的功能
|
|
 警報輸出功能和導航功能、適用3種電源、互聯網功能等、GL840帶有各種便利的功能可供使用。
3種輸入形態 可測量各種各樣的現象 輸入1 : 最大擴展至200ch 模擬信號輸入口(通道間絕緣多功能輸入) 為輸入模擬信號、準備了標準輸入端子臺 (B-564)和高耐壓高精度端子臺 (B-565)、供不同測量用途選擇使用。兩端子臺采用了全通道隔離輸入方式、可測量各種各樣的現象。標準通道數為20ch、最大可擴展至200ch、使用接續線纜·擴展基座·端子臺可延長本體-端子間距至20m。
項目 | 標準型
端子臺:B-564 | 高耐壓·高精度型
端子臺:B-565 | 電壓 | 量程 | 20mV~100V、1-5V F.S. | 20mV~100V、1-5 V/F.S. | 最大輸入電壓
(輸入端子/GND間) | 60V | 300Vp-p | 測量精度 | ±0.1% of F.S. | ±(0.05% of F.S. +10μV) | 溫度 | 熱電偶 | R,S,B,K,E,T,J,N,W (WRe5-26) | 熱電阻 | Pt100,JPt100,Pt1000 | 測定精度 | 例）K型熱電偶時?（TS:溫度）
-200<=ＴＳ<=-100?±（0.05% of rdg +2.0℃）
-100＜ＴＳ<=1370 ±（0.05% of rdg +1.0℃）
基準接點補償確度?±0.5℃
K型熱電偶測量
-100℃ 時
測量精度?±2.55℃
測量100℃時
測量精度?±1.55℃ | 例）K型熱電偶時?（TS:溫度）
-200<=ＴＳ<=-100? ±1.5℃
-100＜ＴＳ<=1370?±0.8℃
基準接點補償確度? ±0.3℃
K型熱電偶測量
-100℃時
測量精度?±1.8℃
測量100℃時
測量精度?±1.1℃ | 濕度 | 0~100％ (需要選件B-530) |

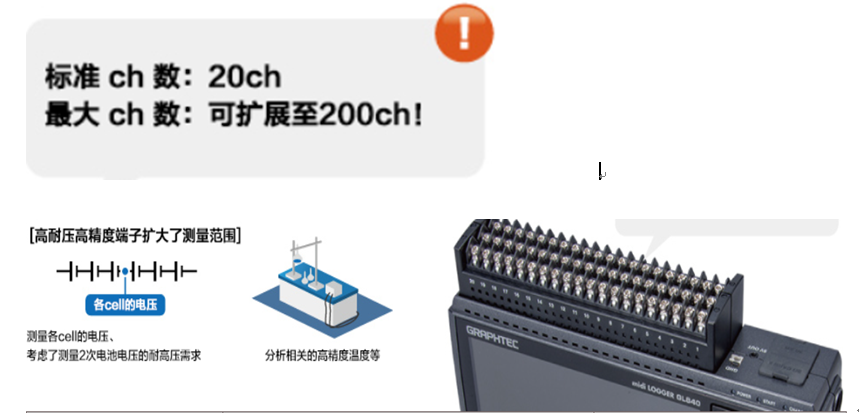

模擬信號輸入口的接口數的擴展 端子臺的通道數可以從標準的20ch擴展至200ch(一次加20ch)。
■GL840-M的擴展范例 |
|
