日本孔雀界限量表 S-5, S-7, S-9, SC-2A
日期：2024-06-27 人氣：2692 收藏
| シグナルゲージ S-5, S-7, S-9, SC-2A |
 | スピンドル可動部にベアリングを使用してますので耐久性に優れています。 | | フローティング回路設計なので他のリーク電流を遮斷します。 |

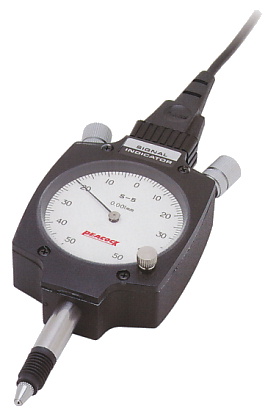

|  シグナルゲージ S-5, S-7, S-9, SC-2A | | 型 式 | S-5 | | 目 量 | 0.001mm | | 測定範囲 | 0.1 ( ±0.05 ) mm |

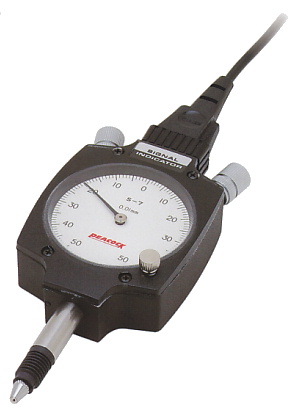

| | 型 式 | S-7 | | 目 量 | 0.01mm | | 測定範囲 | 1.0 ( ±0.5 ) mm |

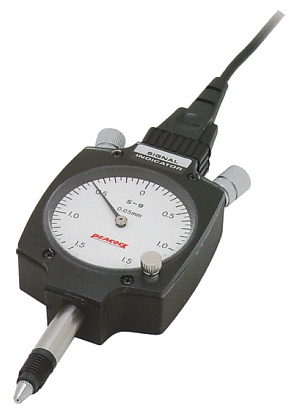

 | | 型 式 | S-9 | | 目 量 | 0.05mm | | 測定範囲 | 3.0 ( ±1.5 ) mm |

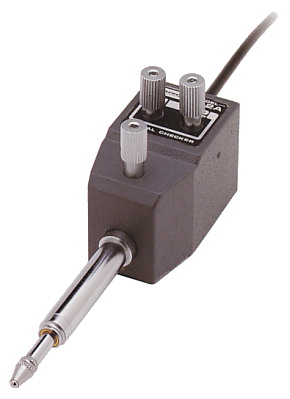

| | 型 式 | SC-2A ( シグナルチェッカ ) | | 測定範囲 | 3.0mm |
 |
| 仕 様 | | 型 式 | S-5 | S-7 | S-9 | SC-2A | | スピンドル可動範囲 | 3mm | 3mm | 4mm | 10mm | | 目 量 | 0.001mm | 0.01mm | 0.05mm | ※1 | | 公差設定可能範囲 | 0.1 ( ±0.05 ) mm | 1.0 ( ±0.5 ) mm | 3.0 ( ±1.5 ) mm | 3.0mm | | 指示誤差 | ±0.002mm | ±0.005mm | ±0.025mm | ±0.005mm | | 測定力 | 1.2N 以下 | | 接點容量 | MAX DC24V 20mA | | 判別段數 | -NG, OK, +NG の 3 段階 | | コードの長さ | 2 m | | 保持方法 | φ8 mm ステム部 ( オプション 耳金付裏ぶた GB-1A φ6.5 穴 ) | φ8 mm ステム部のみ | | 使用溫度 | 0 ～ 60 ℃ | | オプション | コード長さ 5 m, 10 m | | 設定用ダイヤルゲージ | ----- | 107F, 5F | | 質 量 | 180 g | 150 g |
|
