※1 測定子は標準タイプ以外に各種取り揃えております。

注記

①.1Sタイプは接點とボディー間が絶縁されています。

②.2Sタイプは接點とボディー間が絶縁されていません。
そのためボディーが設備（裝置）のアースラインあるいはコモンラインと電気的に絶縁されるように使用して下さい。

③.測定力はゴムベローズを外した狀態での規格値です。

④.接點容量での「抵抗負荷」とは「誘導負荷」を避けて下さいと言う意味です。
「誘導負荷」とは、リレースイッチやソレノイドなど、コイルに相當するものの直接駆動のことです。
コイル類を直接接続すると、コイルの逆起電力により、トリメトロン內蔵の接點が一瞬にして破損します。

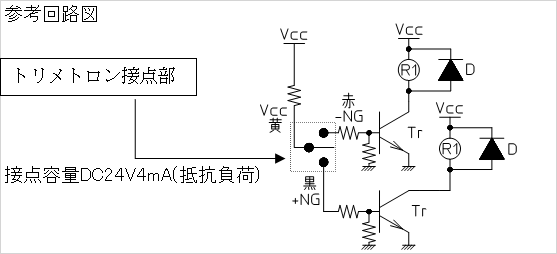

リレースイッチにて裝置等を駆動させたい場合には、次に示す參考回路図のような、リレーをトランジスタで駆動する回路を追加して使用して下さい。

※2 付屬のケーブルには専用コネクタが付いているため、回路接続の場合には、ケーブルの端末処理が必要です。
