PP-R飲用水管體系是當今世界發(fā)達國家遍及選用的新型產(chǎn)品，它在冷熱水運送工程中選用同質(zhì)溶接技術(shù)，其歸納技術(shù)功能和經(jīng)濟指標遠遠優(yōu)于其它同類產(chǎn)品，尤其是它卓越的衛(wèi)生功能，從生產(chǎn)使用到拋棄回手全過程都可到達極高的衛(wèi)生、環(huán)保要求·產(chǎn)品具有耐熱、耐壓、保溫節(jié)能、使用壽命長及經(jīng)濟等優(yōu)點。

二、PPR管材生產(chǎn)流程

質(zhì)料+色母料→混合→真空上料→質(zhì)料枯燥→單螺桿擠出機→色線擠出機→螺旋式模具→定徑套→噴淋真空定型箱→噴淋冷卻水箱→噴碼機→履帶牽引機→制品檢測包裝

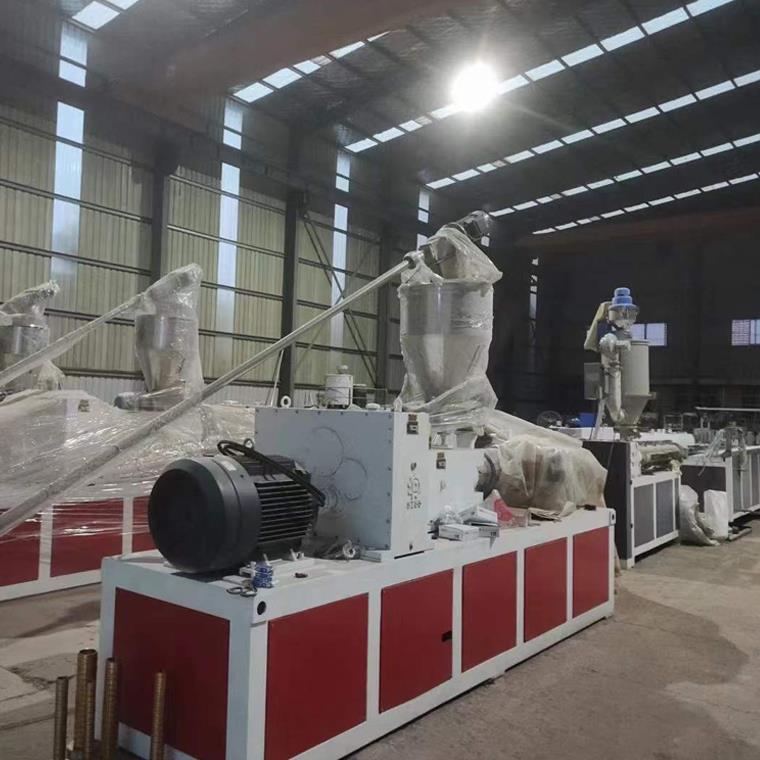

PPR管材生產(chǎn)線

PPR管材生產(chǎn)線

三、 PPR管材生產(chǎn)過程中遇到問題怎么解決

1、管子外表有焦跡 或許原因是機身或機頭溫度過高;機頭和過濾器沒清洗潔凈;粒猜中有雜質(zhì);質(zhì)料熱安穩(wěn)性差或熱安穩(wěn)劑量過少;控制溫度儀表失靈。

2、管材外表有黑色條紋 或許原因機頭溫度過高，過濾器沒清洗潔凈。

3、管材外表無光澤 或許是口模溫度過低或過高。

4、管材外表有皺紋 或許是口模四周溫度不均勻;冷卻水太熱;牽引太慢。

5、管材內(nèi)壁毛糙 或許是芯棒溫度偏低;機身溫度過低;螺桿溫度過高。

6、管材內(nèi)壁有裂紋 或許是料有雜質(zhì);芯棒溫度過低;機身溫度低;牽引速度過快。

7、管內(nèi)壁有高低不平 或許螺桿溫度過高;螺桿轉(zhuǎn)速太快。

8、管內(nèi)壁有氣泡 或許料受潮了。

9、管壁厚度不均 或許口模，芯模沒有對正;機頭溫度不均勻;牽引不安穩(wěn);壓縮空氣不安穩(wěn)。

10、管材彎曲 或許管材壁厚不均;機頭四周溫度不均勻;機頭冷卻槽，牽引切割中心沒有對正;冷卻槽 兩頭孔不同心。

11、制品發(fā)脆 或許機身塑化程度不夠;螺桿轉(zhuǎn)速太快;機頭溫度太低;樹脂粘度過高。

12、管材縱向或橫向縮短大 或許定徑套與口模內(nèi)徑的徑向差大(橫向);牽引速度偏高(縱向)。

13、突然出料慢 或許螺桿加料段溫度高;機身進水;機頭溶體壓力小。
