大致有以下三點。
溫度傳感器的基本原理是從被測物獲得熱量,使感溫部與被測物達到相同溫度,然后顯示感溫部的溫度,因此如果被測物的熱容量太小,那么測量行為本身可能導致誤差。
例如,假設有相同溫度的被測物(大)、被測物(中)、被測物(小)。
分別接觸相同大小(熱容量)的傳感器進行測溫,情況會有所不同。
請看上圖。左、中、右分別是大被測物、中被測物、小被測物的測量情況。
在測量小被測物時,與大、中被測物相比,接觸傳感器更容易使被測物冷卻。最后傳感器測得的溫度是被測物變冷后的溫度,這樣的測法就失去了意義。
“那么,任何被測物都選用小(熱容量)傳感器就好了吧！”話雖這么說,小傳感器因?yàn)椴唤Y(jié)實或在稍傾斜接觸的情況下貼合性會變差,溫度顯示值會低一些,需加以注意。
不過,在測量普通尺寸的金屬,例如半導體器件等小東西時不大會發生這樣的問題。而在測量樹脂件時需對這些問題予以注意。
物質有導熱率。簡而言之,就是在物質內部容易導熱的程度。
常溫附近的導熱率(W/m*K) (參考値)
| 物質 | 導熱率 | 物質 | 導熱率 | |
| 銅 | 390 | 玻璃 | 1 | |
| 鋁 | 210 | 特氟龍 | 0.25 | |
| SUS304 | 16 | 空氣(未對流) | 0.02 |
上述列了幾種典型物質的導熱率。
趨勢上來說是金屬類的導熱率高,樹脂類的導熱率低。導電率高的物質,則導熱率也高。
有時候,導熱率會對測溫的影響非常之大。

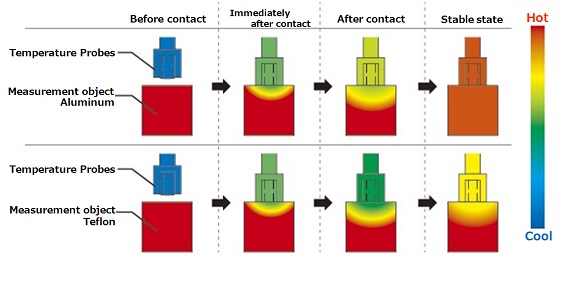

下圖是以被測物為鋁(導熱率210)和特氟龍(導熱率0.25)為例,在用表面溫度計進行測溫時得到的溫度分布示意圖。
上層是鋁,下層是特氟龍。
鋁接觸傳感器時,物體內部瞬間會發生溫度不均,但因?yàn)閷?dǎo)熱率好,所以整體溫度馬上會均衡穩定。
而特氟龍的導熱率差,整體溫度的均衡速度非常慢。最后在溫度分布不均的狀態下達到飽和。因?yàn)閭鞲衅鞯纳崴俣却笥谔胤埖囊茻崴俣?所以會發生這種現象。
(*鋁也同樣會發生散熱,但因?yàn)閷?dǎo)熱率高,所以穩定。)
因此,對特氟龍等導熱率差的被測物,即使體積大,在測量時仍需加以注意。
對策是使用熱容量小,不易對被測物造成影響的傳感器(小型或帶有樹脂護罩的傳感器)?；蛘呃眠@一現象具有一定再現性的特點,事先對傳感器測溫偏低程度進行調查,然后考慮采取校準后使用等對策。
溫度計具有“通過熱觸點部(感溫部)與被測物的接觸,從被測物獲得熱量,使熱觸點部(感溫部)的溫度與被測物的溫度相同,然后測量熱觸點(感溫部)的溫度。”這一特性,因此感溫部與被測物的貼合度很重要。
影響貼合度的主要因素有“傳感器傾斜測量”,“被測物表面的垃圾和附著物”,“傳感器感溫部的變形損壞”等。這些因素不僅影響測量精度,對傳感器的耐久性也有不利影響。
*有沒有用大傳感器來測熱容量小的被測物?
*被測物表面有垃圾等附著嗎?

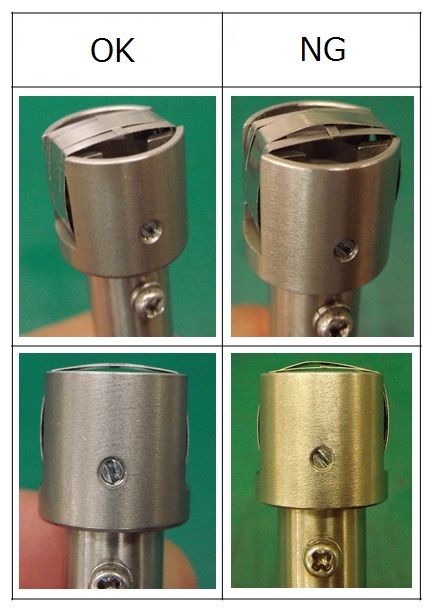

*傳感器的感溫部有變形嗎?
