移動/回轉表面用溫度傳感器 接觸輔助型 UX系列
UX系列產品為適合測量移動/回轉表面溫度的表面溫度傳感器。接觸輔助功能可減少與被測物接觸時的姿勢誤差，更易于密切接觸被測物。并且繼承了U型系列產品的抑制摩擦生熱的產品構造。
1 頭部大小
1
適合測量較小被測物/無充分空間情況
時速24km以?xún)?nèi)可手持測量
2
姿勢的穩定性較好
時速36km以?xún)?nèi)可手持測量
2 頭部形狀
1
無滾輪(氟樹脂頭部)
感溫片鍍膜聚酰亞胺
可使用最高溫度：250℃
2
鋼質滾輪
感溫片鍍膜聚酰亞胺
可使用最高溫度：200℃
3
氟樹脂材質滾輪
感溫片鍍膜聚酰亞胺
可使用最高溫度：250℃
4
無滾輪(氟樹脂頭部)
感溫片鍍膜氟樹脂
可使用最高溫度：200℃
5
鋼質滾輪
感溫片鍍膜氟樹脂
可使用最高溫度：200℃
6
氟樹脂材質滾輪
感溫片鍍膜氟樹脂
可使用最高溫度：200℃
7
無滾輪(氟樹脂頭部)
感溫片無鍍膜
可使用最高溫度：250℃
8
鋼質滾輪
感溫片無鍍膜
可使用最高溫度：200℃
9
氟樹脂材質滾輪
感溫片無鍍膜
可使用最高溫度：250℃
3 鋼管形狀(感溫片方向)
1

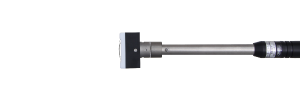

直管
2

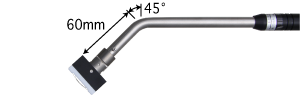

45°
感溫片縱向與鋼管縱向平行
3

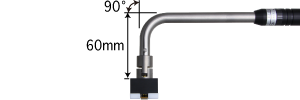

90°
感溫片縱向與鋼管縱向平行
5

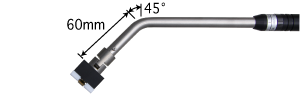

45°
感溫片縱向與鋼管縱向程直角
6
90°
感溫片縱向與鋼管縱向程直角
4 熱電偶的種類
*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類。
E
E型
K
K型

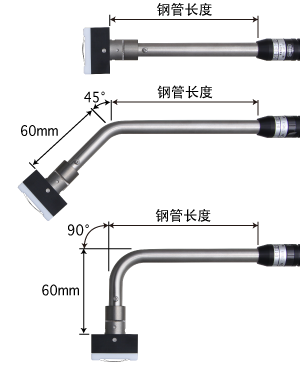

5 鋼管長度
00 30mm
01 100mm
02 200mm
03 300mm
04 400mm
05 500mm
U-**2/U-**3/U-**5/U-**6(45°角或者90°角)、鋼管長度請選擇100mm以上。
U-****-**-D*-0(無握柄)時、鋼管長度請選擇100mm以上。
U-1*8/U-1*9(直接)鋼管前端30mm的外徑為φ5mm。
6 對應弧度
D0
U-1**：平面～φ300mm用
U-2**：平面～φ400mm用
D1
420～300mm用
(只對應U-21*/24*/27*)
D2
φφ320～160mm用
(只對應U-*1*/*4*/*7* )
D3
φ200～100mm用
(只對應U-*1*/*4*/*7* )
D4
φ120～60mm用
(只對應U-*1*/*4*/*7* )

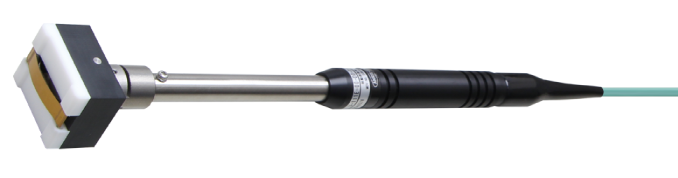

7 握柄的有無
1
有握柄
8 導線的種類和長度
TC1
標準導線：TC導線 1ｍ
導線外徑：φ4mm
外膜材質：硅膠
耐熱溫度：240℃
導線長度可以以0.5ｍ為單位任意指定。
9 插頭形狀
ASP
標準插頭(使用熱電偶同種金屬)
對應主機：HD-1*0*,AP-400 等
ANP
mini插頭(使用熱電偶同種金屬)
對應主機：AM-8***,HD-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等
W
裸線
WT3,WT4,WT5
M3,M4,M5用Y端子(一般電極材料)
WC3,WC4,WC5
M3,M4,M5用圓孔端子(一般電極材料)
ANJY3,ANJY4
M3,M4用Y端子(使用熱電偶同種金屬)
WA
香蕉端子(一般電極材料)
